力锐斯SYSTEM系列模块化机房，冷/热通道封闭设计，集成模块化UPS和列间空调， 覆盖60~150kVA，支持12~30台机柜N+1冗余配置。完全模块化组件快速搭建、无缝扩展， 适用于企业数据中心和边缘计算场景。

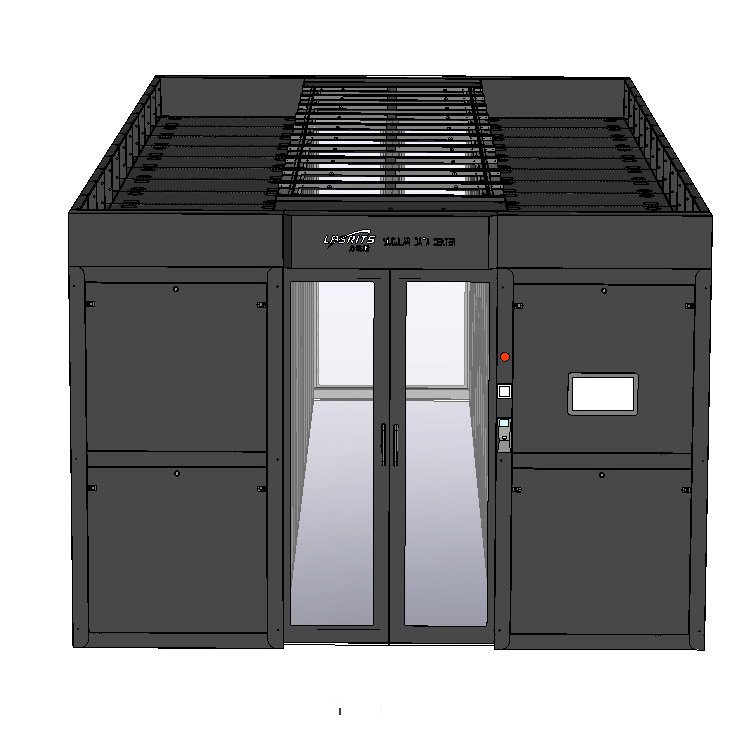

模块化机房 SYSTEM系列 双排微模块数据中心 整体效果 - 华南腾飞

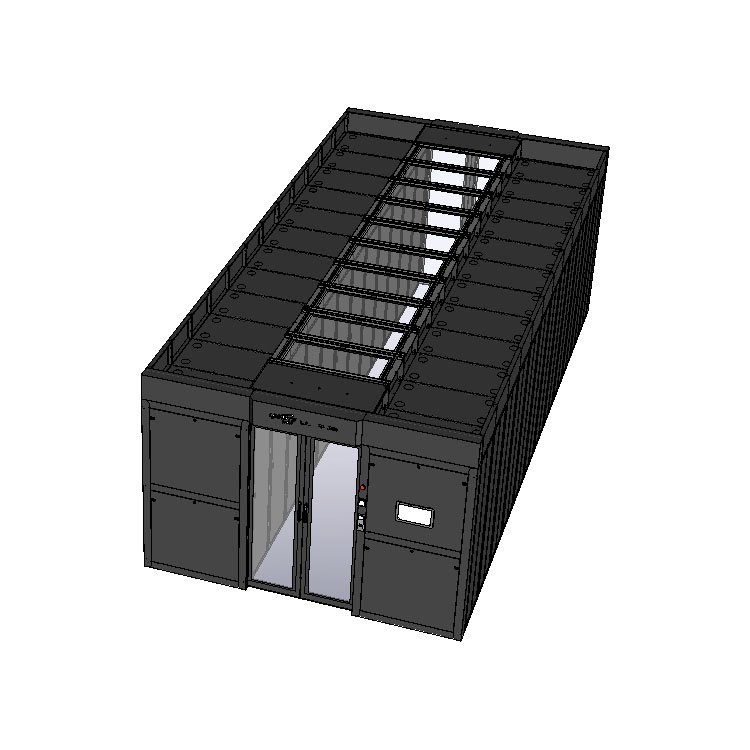

模块化数据中心 内部机柜布局 冷通道封闭展示 - 华南腾飞

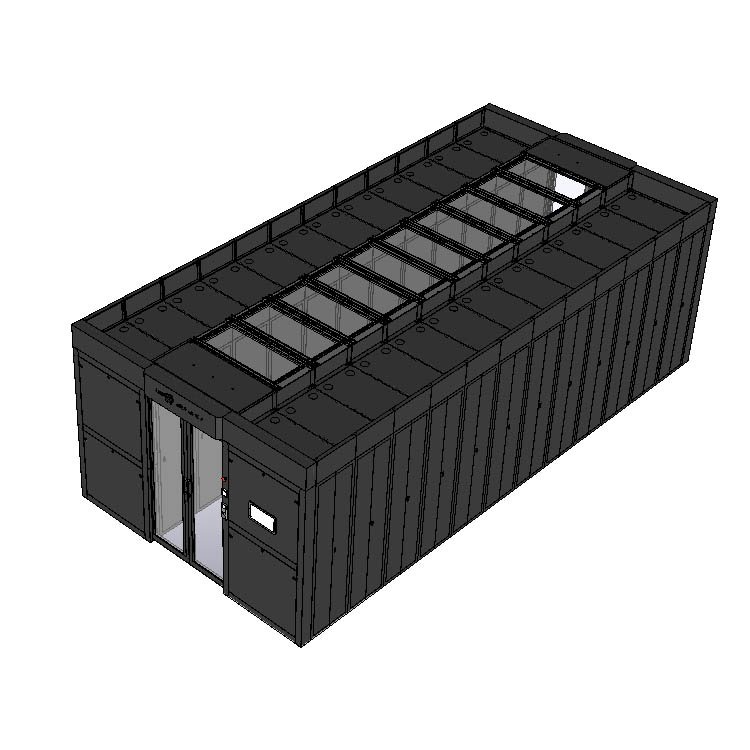

微模块机房 模块化UPS和列间空调配置 - 华南腾飞
力锐斯SYSTEM系列 智能监控触摸屏管理界面 - 华南腾飞
力锐斯SYSTEM系列模块化机房解决方案，是面向中大型数据中心和边缘数据中心场景设计的
双排微模块一体化产品。该模块化机房采用兼容冷通道封闭或热通道封闭设计，将模块化
UPS、列间精密空调、配电系统和智能监控集成在两排机柜之间，通过顶部线槽连通组成
高效灵活的数据中心基础设施。

SYSTEM系列提供4个标准型号：VMDC-60（12台机柜/60kVA）、VMDC-100（18台/100kVA）、
VMDC-125（24台/125kVA）和VMDC-150（30台/150kVA），全部采用N+1冗余架构，
机柜功率密度5kW/柜，通道宽度1200mm满足运维空间需求。模块化UPS采用多机并联，
如VMDC-60配置4+1台15kVA模块，VMDC-150配置6+1台25kVA模块，确保供电可靠性。
制冷系统采用行级空调，如VMDC-100配置3+1台31.1kW机组，PUE值显著优于传统机房方案。

作为模块化数据中心的典型应用，SYSTEM系列完全模块化设计使组件可快速搭建和后期
无缝扩展。智能监控系统支持触摸屏管理，涵盖温湿度、烟感、漏水、UPS和空调状态监测，
可选配3D可视化、温度场分析、资产管理和短信告警等功能。如需模块化机房的设计方案
和选型报价，欢迎联系华南腾飞获取定制化微模块解决方案。

核心优势

快速部署

完全模块化设计，所有组件工厂预制，现场快速拼装，建设周期较传统机房缩短60%以上

灵活扩展

按需配置12~30台机柜，模块化UPS多机并联，后期无缝扩展无需停机，保护初始投资

N+1高可用

供电和制冷均采用N+1冗余架构，任一模块故障不影响系统运行，保障业务连续性

绿色节能

冷/热通道封闭设计配合行级空调就近制冷，PUE值显著优于传统机房，降低运营成本

智能监控

触摸屏集中管理，涵盖温湿度、烟感、漏水、UPS、空调全维度监测，可选3D可视化

技术规格

参数 VMDC-60 VMDC-100 VMDC-125 VMDC-150 定制化
机柜总数量 12台 18台 24台 30台 <48台
IT机柜数量 11台 17台 22台 28台 按需
功率密度 5kW/柜 5kW/柜 5kW/柜 5kW/柜 <15kW/柜
冗余类型 N+1 N+1 N+1 N+1 N/N+1/2N
通道尺寸（宽×长×高） 1200×4200×2300mm 1200×6000×2300mm 1200×8400×2300mm 1200×9900×2300mm 按需定制
机柜尺寸（深×长×高） 600×1200×2000mm 600×1200×2000mm 600×1200×2000mm 600×1200×2000mm 600/800×1000~1200×2000~2500mm
参数 VMDC-60 VMDC-100 VMDC-125 VMDC-150
UPS容量 15kVA×(4+1) 25kVA×(4+1) 25kVA×(5+1) 25kVA×(6+1)
UPS类型 模块化 模块化 模块化 模块化
PDU 32A基础型16口 32A基础型16口 32A基础型16口 32A基础型16口
总输入电源 250A/3P/380V 320A/3P/380V 400A/3P/380V 500A/3P/380V
参数 VMDC-60 VMDC-100 VMDC-125 VMDC-150
制冷类型 风冷 风冷 风冷 风冷
空调配置 65.7kW×(1+1) 31.1kW×(3+1) 40.9kW×(3+1) 31.1kW×(5+1)
空调类型 行级空调 行级空调 行级空调 行级空调
紧急通风 支持 支持 支持 支持
监控项 标配
人机界面 触摸屏
温湿度监测 标配
UPS管理 标配
空调管理 标配
烟感探测 标配
漏水检测 标配
视频监控 标配
扩展功能 可选3D可视化、温度场、资产管理、门禁、声光/短信告警、集中监控

应用场景

SYSTEM系列模块化机房方案适用于多种规模的数据中心部署场景。 (1) 企业级数据中心，12~30台机柜满足IT部门集中部署需求； (2) 边缘数据中心，模块化设计快速部署，N+1冗余保障业务连续性； (3) 政府及行业信息中心，冷/热通道封闭设计降低PUE值实现绿色节能； (4) 医疗和金融行业机房，智能监控和多重保护确保数据安全； (5) IDC托管运营商，标准化模块支持按需扩展降低初始投资。 支持定制化配置，机柜数量小于48台、功率密度小于15kW/柜均可灵活适配。

常见问题

SYSTEM系列模块化机房有哪些标准型号？

SYSTEM系列提供4个标准型号：VMDC-60（12台机柜/60kVA）、VMDC-100（18台/100kVA）、VMDC-125（24台/125kVA）和VMDC-150（30台/150kVA）。另外支持定制化配置，机柜总数不超过48台、功率密度不超过15kW/柜均可按需设计。

模块化机房和传统机房建设相比有什么优势？

模块化机房所有组件工厂预制、现场快速拼装，建设周期较传统机房缩短60%以上。采用冷/热通道封闭设计和行级空调就近制冷，PUE值显著降低。模块化部署支持按需扩展，后期增加机柜无需停机改造，保护初始投资的同时避免资源浪费。

SYSTEM系列的供电冗余是如何实现的？

SYSTEM系列标准配置采用N+1冗余架构。以VMDC-60为例，配置4+1台15kVA模块化UPS模块，任一模块故障时其余模块自动承担全部负载。供电和制冷均采用相同冗余策略，确保数据中心在单点故障时业务不中断。定制化方案还支持N/2N冗余。

这套模块化数据中心方案的制冷效果如何？

SYSTEM系列采用行级精密空调紧贴机柜部署，配合冷/热通道封闭设计，冷风流动路径短、冷量利用率高。各型号均配置N+1冗余空调，如VMDC-100配备3+1台31.1kW机组。紧急通风功能确保空调故障时仍能维持基本散热，保障设备安全。

智能监控系统能监测哪些内容？

SYSTEM系列标配触摸屏监控界面，集成温湿度监测、UPS管理、空调管理、烟感探测、漏水检测和视频监控六大模块。可选配3D可视化、温度场分析、IT资产管理、门禁系统和声光/短信告警等功能，全面覆盖数据中心的运维管理需求。

模块化机房适合边缘数据中心部署吗？

非常适合。SYSTEM系列模块化设计天然契合边缘数据中心快速部署、灵活扩展的需求。小型站点可选VMDC-60（12台机柜），支持按需扩展至VMDC-150。完全模块化的组件设计使搬迁和复制部署变得简单，是边缘计算节点的理想基础设施方案。
