ups设备 | YMK3300插框系列 高频模块化 在线式N+1冗余
科士达YMK3300插框系列高频模块化ups设备，采用双变换在线式架构，输入功率因数≥0.999， 整机效率高达96%。支持N+1冗余配置与灵活扩容，专为中小型数据中心、边缘计算站点设计， 为关键负载提供稳定纯净的交流电源保障。

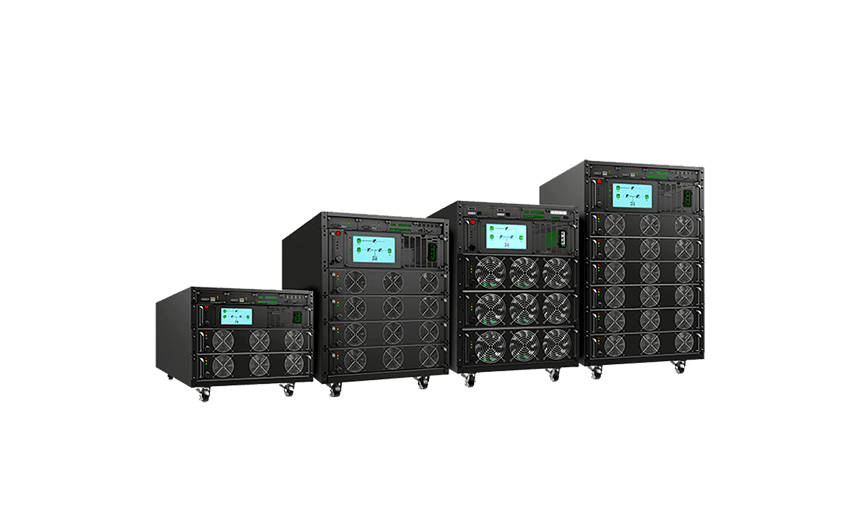

科士达YMK3300插框系列是一款面向中小型数据中心与边缘计算站点的高频模块化ups设备，
采用双变换在线式架构与功率模块插框式设计，为客户关键负载提供稳定纯净的交流电源。
关于ups不间断电源什么意思，简单来说它能在市电异常时零毫秒切换至电池供电，确保
负载不间断运行。该系列输入功率因数≥0.999，对电网谐波污染极小，是绿色节能型
ups设备典范。
YMK3300插框系列的核心竞争力在于模块化架构——单模块最大30kVA仅占2U高度，支持
热插拔在线更换，N+1冗余配置使系统可用性远超传统塔式方案。插框式设计可与UPS配电、
动力、照明等系统集成于同一机柜，大幅节省机房空间。同时支持铅酸与锂电两种电池方案，
电池节数30-50节灵活可选，适配不同后备时间需求。
作为高效能ups设备，YMK3300整机效率高达96.0%，模块轮循模式下效率更可达96.8%，
显著降低机房年度运营电费。三级过载保护（105%-150%分级响应）确保各种工况下安全
运行。无论是新建数据中心还是边缘节点扩容，这款高性能ups电源设备都能以灵活配置满足
业务需求。如需ups设备选型或定制方案，欢迎联系客服获取专属建议。
采用双变换在线式架构与功率模块插框式设计，为客户关键负载提供稳定纯净的交流电源。
关于ups不间断电源什么意思，简单来说它能在市电异常时零毫秒切换至电池供电，确保
负载不间断运行。该系列输入功率因数≥0.999，对电网谐波污染极小，是绿色节能型
ups设备典范。
YMK3300插框系列的核心竞争力在于模块化架构——单模块最大30kVA仅占2U高度，支持
热插拔在线更换，N+1冗余配置使系统可用性远超传统塔式方案。插框式设计可与UPS配电、
动力、照明等系统集成于同一机柜，大幅节省机房空间。同时支持铅酸与锂电两种电池方案，
电池节数30-50节灵活可选，适配不同后备时间需求。
作为高效能ups设备，YMK3300整机效率高达96.0%，模块轮循模式下效率更可达96.8%，
显著降低机房年度运营电费。三级过载保护（105%-150%分级响应）确保各种工况下安全
运行。无论是新建数据中心还是边缘节点扩容，这款高性能ups电源设备都能以灵活配置满足
业务需求。如需ups设备选型或定制方案，欢迎联系客服获取专属建议。
核心优势
紧凑一体化设计
内嵌入机柜设计，可与UPS配电、动力、照明等配电集成于一个机柜内，大幅节省柜位空间
灵活电池兼容
支持铅酸/锂电池，电池节数30-50节可选，适配不同后备时间和成本需求
高效节能运行
支持功率模块轮循技术，最佳带载区间效率高达96.8%，显著降低年度运营电费
高可靠供电
高频双变换在线式设计，输出功率因数1，N+1冗余配置确保关键负载持续稳定运行
分级过载保护
三级过载保护机制：105%-110%持续60分钟、110%-125%持续10分钟、125%-150%持续1分钟后转旁路
技术规格
| 参数 | 规格 |
|---|---|
| 模块型号 | YMK3300-RM-10 / RM-15 / RM-20 / RM-25 / RM-30 |
| 柜体额定容量 | 20kVA ~ 150kVA（5种柜体可选） |
| 最大模块数量 | 2 ~ 6个（最高支持5+1冗余） |
| 额定输入电压 | 380/400/415Vac |
| 输入功率因数 | ≥0.999 |
| 输出电压 | 380/400/415Vac ±1% |
| 输出功率因数 | 1 |
| 整机效率 | 高达96.0% |
| 过载能力 | 105-110%持续60min转旁路；110-125%持续10min转旁路；125-150%持续1min转旁路 |
| 电池电压 | +180~±300Vdc（30-50节可选，默认36节） |
| UPS机柜尺寸 | 485×850×353mm(8U) / 485×850×575mm(13U) / 485×850×752mm(17U) |
| 功率模块尺寸 | 440×620×86mm(2U) |
| 防护等级 | IP20 |
| 模块型号 | 柜体容量(kVA) | 最大模块数 |
|---|---|---|
| YMK3300-RM-10 | 20 / 40 / 60 | 2 / 4 / 6 |
| YMK3300-RM-15 | 30 / 60 / 90 | 2 / 4 / 6 |
| YMK3300-RM-20 | 40 / 80 / 120 | 2 / 4 / 6 |
| YMK3300-RM-25 | 50 / 100 / 150 | 2 / 4 / 6 |
| YMK3300-RM-30 | 60 / 120 / 150 | 2 / 4 / 5+1(冗余) |
| 参数 | 8U机柜 | 13U机柜 | 17U机柜 |
|---|---|---|---|
| 柜体尺寸(W×D×H)mm | 485×850×353 | 485×850×575 | 485×850×752 |
| 净重(kg) | 69 | 79 | 98 |
| 功率模块净重 | 19kg(10kVA) / 21kg(15-30kVA) | 19kg(10kVA) / 21kg(15-30kVA) | 19kg(10kVA) / 21kg(15-30kVA) |
应用场景
YMK3300插框系列专为中小型数据中心、边缘计算站点、网络接入节点、 通信机房等场景设计。模块化架构支持按需扩容，从20kVA到150kVA灵活配置， 适应业务增长。插框式结构可集成于标准机柜，节省宝贵的机房空间， 特别适合空间受限的分布式边缘节点部署。支持铅酸与锂电双方案， 满足不同后备时间与成本预算需求。
常见问题
YMK3300插框系列支持哪些容量配置？
YMK3300提供5种功率模块可选：
(1) 10kVA模块，柜体容量20/40/60kVA；
(2) 15kVA模块，柜体容量30/60/90kVA；
(3) 20kVA模块，柜体容量40/80/120kVA；
(4) 25kVA模块，柜体容量50/100/150kVA；
(5) 30kVA模块，柜体容量60/120/150kVA，最大支持5+1冗余配置。
(1) 10kVA模块，柜体容量20/40/60kVA；
(2) 15kVA模块，柜体容量30/60/90kVA；
(3) 20kVA模块，柜体容量40/80/120kVA；
(4) 25kVA模块，柜体容量50/100/150kVA；
(5) 30kVA模块，柜体容量60/120/150kVA，最大支持5+1冗余配置。
模块化UPS的N+1冗余是什么意思？
N+1冗余是指系统配置N个满足总负载需求的功率模块，再额外增加1个冗余模块。当任意一个模块故障时，冗余模块自动接管，系统无需降级运行。YMK3300最大支持5+1冗余配置，特别适合对供电连续性要求极高的中小型数据中心和边缘计算场景。
YMK3300的输入功率因数和输出电压精度如何？
输入功率因数≥0.999，输入电流谐波极低，对电网几乎无污染，大幅减少配电系统容量需求。输出电压精度±1%，输出功率因数为1，切换时间为零（双变换在线式），完全满足精密IT设备的供电要求。
插框式设计相比传统塔式UPS有什么优势？
插框式设计三大核心优势：
(1) 节省空间——功率模块仅2U高度，可与配电集成于同一机柜；
(2) 灵活扩容——按需增加模块，初期投资低，后续平滑升级；
(3) 维护便捷——支持热插拔，更换模块无需停机，运维成本更低。
(1) 节省空间——功率模块仅2U高度，可与配电集成于同一机柜；
(2) 灵活扩容——按需增加模块，初期投资低，后续平滑升级；
(3) 维护便捷——支持热插拔，更换模块无需停机，运维成本更低。
YMK3300的防护等级和安装环境要求是什么？
防护等级IP20，适用于室内机房环境。建议工作温度0°C~40°C，相对湿度≤95%无凝露。模块采用标准19英寸插框结构，可直接安装于标准服务器机柜中，无需额外占地。
YMK3300的过载保护能力如何？
YMK3300配备三级过载保护机制：
(1) 105%-110%过载：持续60分钟后转旁路；
(2) 110%-125%过载：持续10分钟后转旁路；
(3) 125%-150%过载：持续1分钟后转旁路。
分级响应策略在保证负载安全的同时，尽量避免不必要的旁路切换。
(1) 105%-110%过载：持续60分钟后转旁路；
(2) 110%-125%过载：持续10分钟后转旁路；
(3) 125%-150%过载：持续1分钟后转旁路。
分级响应策略在保证负载安全的同时，尽量避免不必要的旁路切换。
