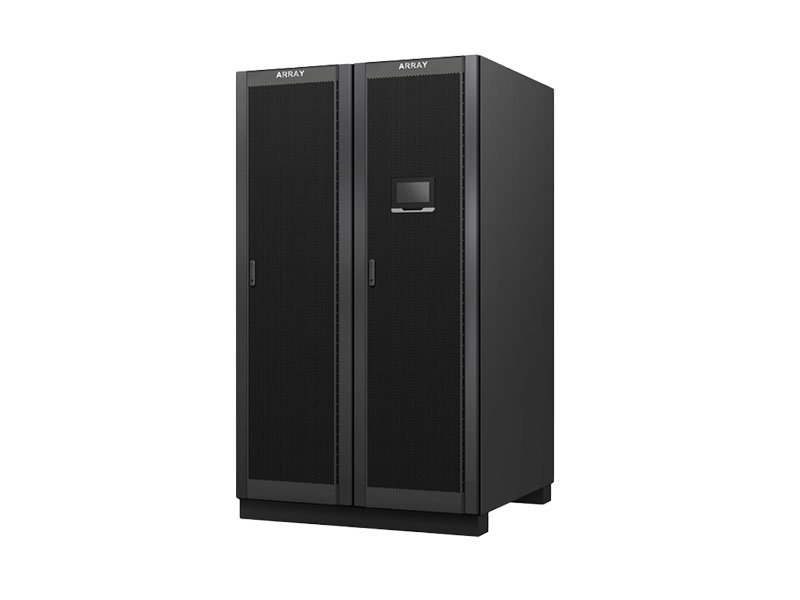

模块化UPS电源 | 山特ARRAY 3A3 PT系列 60-600kVA大功率
山特ARRAY 3A3 PT系列模块化UPS不间断电源，60kVA至600kVA大容量，采用SiC宽禁带半导体技术，双转换效率高达97%，支持最大4.8MW并机扩容，与锂电池完美集成，是大型数据中心的高效储能型UPS方案。
山特ARRAY 3A3 PT系列模块化UPS不间断电源，是面向大型数据中心的三相电源保护旗舰方案。采用先进的SiC碳化硅宽禁带半导体集成模块，在线双转换效率高达97%，ESS市电直供模式效率可达99%，配合智能模块休眠VMMS技术，即使低负载率下也表现出色，显著降低数据中心OPEX运营成本。
该模块化UPS支持灵活组合、按需配置，垂直方向最大10个模块，水平方向最多8台并联冗余并机，最大可达4.8MW。与锂电池完美集成，兼容多种锂离子电池管理系统（BMS），是真正的储能型UPS——不仅仅是ups不间断电源什么意思，更是数据中心的电池管家。一站式集成输入/输出/旁路/MBS开关，内置旁路快速熔丝，部署简洁高效。
ARRAY 3A3 PT系列低占地仅1.32m²，通风灵活支持后出风或上出风，兼容上下进线。在线可更换UPM、STSW和通信模块，MTTR低至5分钟。作为大型数据中心UPS的高可靠性方案，华南腾飞科技为您提供山特模块化UPS电源的一体化解决方案与专业技术支持。
该模块化UPS支持灵活组合、按需配置，垂直方向最大10个模块，水平方向最多8台并联冗余并机，最大可达4.8MW。与锂电池完美集成，兼容多种锂离子电池管理系统（BMS），是真正的储能型UPS——不仅仅是ups不间断电源什么意思，更是数据中心的电池管家。一站式集成输入/输出/旁路/MBS开关，内置旁路快速熔丝，部署简洁高效。
ARRAY 3A3 PT系列低占地仅1.32m²，通风灵活支持后出风或上出风，兼容上下进线。在线可更换UPM、STSW和通信模块，MTTR低至5分钟。作为大型数据中心UPS的高可靠性方案，华南腾飞科技为您提供山特模块化UPS电源的一体化解决方案与专业技术支持。
核心优势
SiC高效节能
采用SiC碳化硅宽禁带半导体技术，双转换效率高达97%，ESS模式效率达99%，智能休眠VMMS低负载仍高效。
灵活扩容
垂直最大10模块、水平最大8台并机，总容量可达4.8MW，按需配置边成长边投资，降低CPEX。
锂电集成
与锂电池完美集成，兼容多种BMS管理系统，充当数据中心电池管家，储能型UPS不仅是UPS。
高功率密度
单框架占地仅1.32m²，比同级别产品节省50%空间，一站式集成输入/输出/旁路/MBS开关。
快速维护
UPM、STSW和通信模块在线可更换，MTTR低至5分钟，通风灵活支持后出风或上出风。
先进材料
油浸电免维护长寿命滤波电容，SiC Hybrid模块抗冲击、损耗低，泰尔/节能认证。
技术规格
| 参数 | 规格 |
|---|---|
| 功率（千瓦） | 60kW（可选配 62.5kW） |
| ESS模式效率 | 高达 99% |
| 双转换模式效率 | 高达 97% |
| 并行功能 | 标准4台外部并机，可定制最大8台 |
| 电池冷启动 | 支持 |
| 软启动 | 市电启动/电池启动支持软起，匹配发电机 |
| 参数 | 规格 |
|---|---|
| 电压 | 380/400/415V |
| 电压范围 | 301~478V 线电压，175~276V 相电压 |
| 频率范围 | 50/60 Hz |
| 功率因数 | > 0.99 |
| 输入电流畸变 | < 3% @ 100% 负载 |
| 参数 | 规格 |
|---|---|
| 蓄电池类型 | 铅酸，锂电池 |
| 充电方法 | ABM |
| 电池电压 | 360~640Vdc |
| 电池连接 | 支持并机1+1 共用电池 |
| 参数 | 规格 |
|---|---|
| 电压 | 380/400/415V 4线 |
| 频率范围 | 50/60 Hz |
| 电压调节 | ±1% 稳态 |
| 电压阈值 | < 1% (线性负载) < 5% (非线性负载) |
| 过载 | 125% 10 分钟 |
| 参数 | 规格 |
|---|---|
| 300kVA框架 (高×深×宽) | 2000×1100×600 mm |
| 600kVA框架 (高×深×宽) | 2069×1100×1200 mm |
| UPM高度 | 173.4 mm (4U) |
| UPM深度 | 700 mm |
| UPM宽度 | 439 mm |
| UPS重量 (不带UPM) | 726 kg |
| UPM重量 | 39 kg |
| 参数 | 规格 |
|---|---|
| 安全 | IEC62040-1 |
| EMC | IEC62040-2 |
| 性能 | IEC62040-3 |
| 证书 | 泰尔/节能 |
应用场景
适用于大型数据中心、云计算中心、互联网企业IDC机房、金融机构核心机房、通信枢纽等高功率密度场景。60kVA至600kVA单机容量，最大4.8MW并机扩展，满足超大规模数据中心的电源保护需求，储能型设计实现UPS与电池管理一体化。
常见问题
山特ARRAY 3A3 PT 60-600kVA的最大扩展能力是多少？
(1) 支持垂直方向最大10个功率模块、水平方向最多8台并机，总容量可达4.8MW，满足超大规模数据中心的扩容需求。
该系列UPS的能效如何？
(2) 采用SiC碳化硅技术，双转换效率高达97%，ESS市电直供模式效率达99%，智能模块休眠VMMS在低负载下也保持高效运行。
ARRAY 3A3 PT 600kVA系列支持锂电池吗？
(3) 支持。与锂电池完美集成，兼容多种锂离子电池管理系统（BMS），是数据中心的电池管家，储能型UPS不仅仅是UPS。
该模块化UPS的占地面积有多大？
(4) 单框架占地仅1.32m²，相比同级别产品节省50%空间，通风灵活支持后出风或上出风，兼容上下进线。
维护时是否需要停机？
(5) 不需要。UPM、STSW和通信模块均支持在线更换，MTTR低至5分钟，最大限度保障负载持续供电。
ARRAY 3A3 PT 600kVA系列适合哪些场景？
(6) 适用于大型数据中心、云计算中心、互联网IDC机房、金融核心机房、通信枢纽等高功率密度场景。
