ups监控卡 | 山特AS-400干接点卡 状态监测远程告警

山特AS-400是一款专业ups监控卡，为UPS不间断电源提供干接点界面，通过继电器接点信号实时反映UPS运行状态，支持监控ups的市电异常、电池低电位、旁路供电等多种状态监测与远程关机功能，适用于服务器、工业设备等场景。

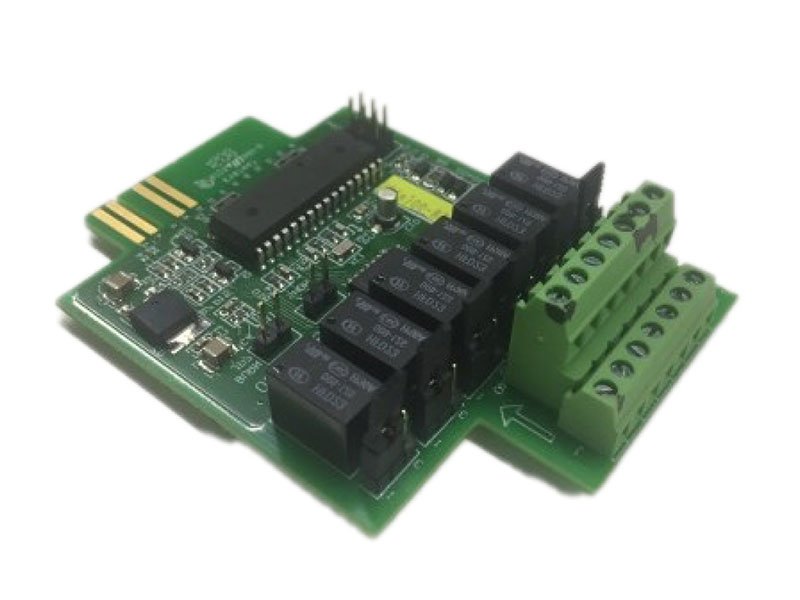

ups监控卡 山特AS-400干接点卡 - 华南腾飞
山特AS-400是一款专业ups监控卡配件，为UPS不间断电源系统提供干接点（dry-contact）通讯界面。作为山特UPS产品线的重要监控ups组件，通过继电器接点信号实时反映UPS运行与故障状态，包括UPS故障、市电异常、电池低电位、旁路供电、UPS输出等多种状态监测，支持远程关机与自测试功能。

该ups监控卡采用标准接口设计，提供多路可编程输入输出（I/O）接口，支持常开（NO）和常闭（NC）两种信号输出模式，通过短路帽跳线灵活配置。继电器触点额定24VDC/1A，满足工业级应用需求。适用于IBM服务器、PC机、工作站等设备，以及工业设备自动控制及通讯场景。搭配ups网络管理卡可实现更强大的远程网络监控功能。

山特AS-400干接点卡安装简便，即插即用。华南腾飞科技为您提供山特ups监控卡、SNMP网络管理卡、Modbus卡等全套通讯配件，构建完善的远程监控与告警管理系统，实现对ups监控的全方位覆盖。
▸ 目录： 核心优势|技术规格|应用场景|常见问题

核心优势

多状态监测

支持UPS故障、市电异常、电池低电位、旁路供电、UPS输出等多种状态的干接点信号输出。

灵活配置

多路可编程I/O接口，支持常开（NO）和常闭（NC）模式，通过短路帽跳线灵活配置。

远程控制

支持远程关机与UPS自测试功能（3-10秒信号有效），实现远程运维管理。

工业级可靠

继电器触点额定24VDC/1A，正向峰值电流1A，满足工业设备自动控制需求。

广泛兼容

适用于IBM服务器、PC机、工作站等设备，以及工业自动化控制与通讯系统。

技术规格

参数 最大值 单位
二极管反向电压 6 V
正向电流 80 mA
正向峰值电流 1 A
继电器直流电压 24 V
继电器直流电流 1 A
Pin 功能 方向 备注
9 UPS故障 Out NO: JP1 2-1
11 警示声响（市电异常） Out NO: JP4 2-1, NC: JP4 2-3
12 远程关机 In 自测试: JP8 2-1
13/14 旁路供电（内部接地） Out NO: JP5 2-1
2 旁路供电 Out NO: JP5 2-3
4 电池低电位 Out NO: JP2 2-1, NO: JP2 2-3
5 UPS输出 Out NO: JP4 2-1
7 市电异常 Out NO: JP6 2-1, NO: JP6 2-3

应用场景

适用于IBM服务器、PC机、工作站等IT设备的UPS状态监控，工业设备自动控制及通讯系统，机房动环监控集成，需要远程告警与状态监测的关键基础设施场景。通过干接点信号对接第三方监控系统，实现UPS运行状态的集中管理。

常见问题

山特AS-400干接点卡有什么作用？

(1) AS-400干接点卡为UPS外围监控提供干接点（dry-contact）界面，通过继电器接点信号实时反映UPS运行状态，如市电异常、电池低电位、旁路供电等。

AS-400支持哪些状态监测？

(2) 支持UPS故障、市电异常、电池低电位、旁路供电、UPS输出等多种状态的干接点信号输出，以及远程关机与自测试功能。

AS-400干接点卡的继电器规格是什么？

(3) 继电器触点额定直流电压24V、电流1A，正向峰值电流1A，满足工业级控制需求。

AS-400适合哪些设备使用？

(4) 适用于IBM服务器、PC机、工作站等IT设备，以及工业设备自动控制及通讯系统。山特仅提供干接点界面，用户可自制应用程序。

如何配置AS-400的信号输出模式？

(5) 通过短路帽跳线配置常开（NO）和常闭（NC）模式，各接点均有对应的JP跳线定义，安装配置简便灵活。
